以下是:陕西省安康市铸铁闸门-铸铁拍门当地厂家值得信赖的产品参数
产品参数
产品价格批发/套
发货期限当天
供货总量58
运费说明电联

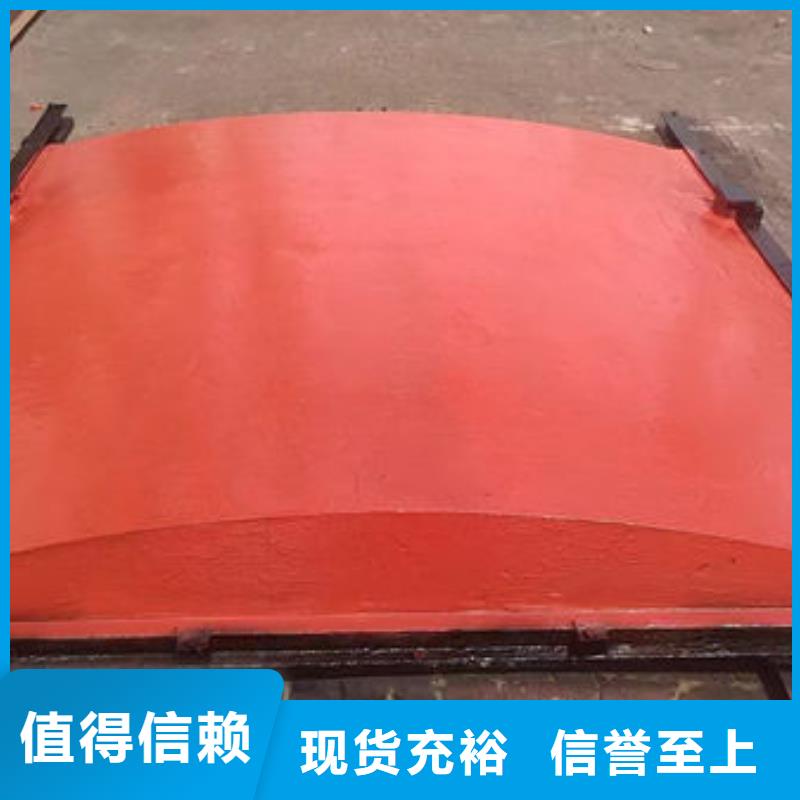

产品名称铸铁闸门
范围铸铁闸门-铸铁拍门供应范围覆盖陕西省 西安市、宝鸡市、咸阳市、延安市、汉中市、榆林市、铜川市、商洛市、安康市 汉滨区、汉阴县、石泉县、宁陕县、紫阳县、岚皋县、平利县、镇坪县、旬阳市、白河县等区域。
【拍门、启闭机、铸铁闸门】以匠心打造多元场景产品,涵盖西安QDA电装启闭机、宝鸡扇形闸门、咸阳电动一体式不锈钢闸门、汉中自动除污机、铜川复合闸门、商洛水电站铸铁闸门、平利河道铸铁闸门、镇坪不锈钢拍门等。铸铁闸门-铸铁拍门当地厂家值得信赖,耀禹水利机械厂(安康市分公司)hksl1517-2为您提供铸铁闸门-铸铁拍门当地厂家值得信赖产品案例,联系人:张经理,电话:【0318-6662277】、【13785833688】,供应服务范围覆盖:陕西省 西安市、宝鸡市、咸阳市、延安市、汉中市、榆林市、铜川市、商洛市、安康市 汉滨区、汉阴县、石泉县、宁陕县、紫阳县、岚皋县、平利县、镇坪县、旬阳市、白河县。 陕西省,安康市 安康市,陕西省辖地级市,位于陕西省东南部,东与湖北省十堰市接壤,东南与湖北省十堰市毗邻,南接重庆市,西南与重庆市、四川省达州市相接,西与汉中市相连,西北与汉中市、西安市为邻,北与西安市接壤,东北与商洛市毗连,区域面积23500平方千米。安康市属亚热带大陆性季风气候,气候湿润温和,四季分明,年平均气温15℃~17℃。截至2022年10月,安康市辖1个区、8个县,代管1个县级市,另有2个经济功能区、1个旅游功能区。安康市人民政府驻地汉滨区。2022年,安康市常住人口247.14万人。
为了让您更地了解我们的铸铁闸门-铸铁拍门当地厂家值得信赖产品,只需花费一分钟时间,您就能发现更多令人心动的细节和优势,为您的购物体验增添更多惊喜。

以下是:陕西安康铸铁闸门-铸铁拍门当地厂家值得信赖的图文介绍

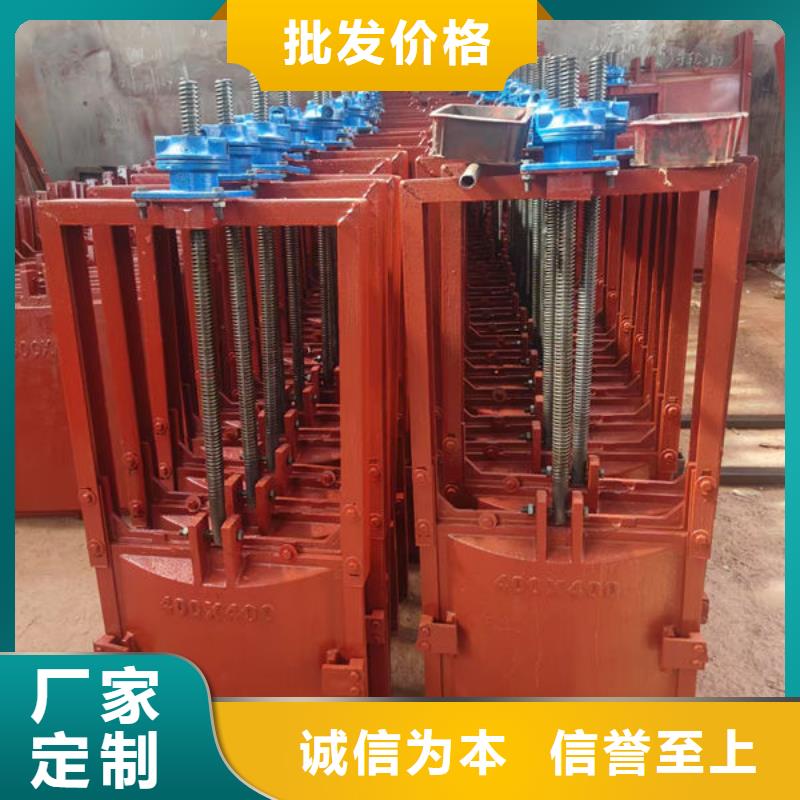

LQ型螺杆式启闭机 使用说明书

一、特点: (1)本机为手电两用启闭机,配有电动装置,并配备摇把两个,供手动使 用。 (2)本机采用蜗轮、蜗杆变速,螺母旋转,使螺杆做上下运动,带动闸门 启闭。 (3)可根据用户要求,设磁力锁装置,以防他人开启。 (4)螺杆长度可按用户工程要求长度生产,双吊点启闭机按用户要求设计 而定。 二、安装调试: 1)螺杆在出厂前以涂润滑油,调试时可暂不涂润滑油,调试完毕后螺杆 要根据情况及时涂润滑油,以次减轻磨损和防止锈蚀。



将调整螺栓与工程配钢筋旱牢,再用塞尺检测各止水面的间隙,同时对间隙超过0.3mm处进行调整,确保各止水面的间隙在0.3mm以下,再将闸门背水面两边立门槽用金属或木质杆支撑,防止浇注时积压,造成门槽向内夹卡门板。 可进行二期浇注。 5)在浇注混凝土时,流进闸板、闸框、斜铁、档板间隙中的灰浆应, 防止灰浆凝固后影响闸门启闭。2 第二系列: 用于城市给水、排水的闸门、堰门等设备可以挂墙安装,也可以与池底相平安装。 四、使用与保养 1)闸门在启闭时应注意闸板上、下极限位置,以免损坏闸门或启闭机。(2)闸门在启闭过程中如有异常情况应立即停止使用并及时检查处理。(3)闸门关闭时在距底面0.1m处,将闸门暂时停住1分钟,利用门底激流 冲净底门槽内的杂物,然后再将闸门关闭。@




耀禹水利机械厂(安康市分公司)主营产品: QDA电装启闭机等。我公司以合理的价格、周到的售后服务赢得了市场的信誉。我公司始终将客户的利益放在前面,深知我们的成功取决于您的成功与发展,并把这一理念贯穿于本公司从设计到售后服务的每一个环节,使我们的产品能够帮助客户提高公司效益,降低成本。我们的销售和设计人员会仔细聆听您的要求和需要,根据您的要求和需要进行设计和制造,帮助您获得满意的产品。诚挚欢迎新老朋友前来参观考察指导合作,发挥各自优势,携手共进,再创辉煌!




启闭形式 手电两用  启闭力 3t 启闭机型号 QSD-3 电机功率 1.1KW 电机防护等级 IP55 电机绝缘等级 F 适用电源 3380V 工作制  间歇运行    二、主要结构及工作原理  铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。 1、主要结构  1)、门框由优质铸铁材料整体浇铸而成,门框两侧自带导槽,精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽,以便镶入青铜密封面。  2)、 门体为整体铸造的方形平板,并在迎水面自带“#”字形的加强筋,加强筋的数量视闸门规格大小而定,一般间距为250350mm之间。门体平面精加工并带有镶铜条的槽,以便镶入青铜密封面,门体两侧精加工与门框侧槽配合,形成上下滑轨。门体上端设有吊耳,门体与吊耳的两接触面精加工之后用螺栓固定。吊耳的受力点靠近门体中心线,吊耳的销轴孔用镗床加工。为减少门体上下运行时的摩擦力,导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。  3)、门体、门框按 工作水头设计,其抗拉、抗压、抗剪强度的系数为5,传动丝杆的导向支撑间距与丝杆半径之比(柔度)不大于200  4)、门体、门框在厚度上留出2mm的腐蚀裕度,门体与门框导向槽间隙小于1.6mm  5)、 导轨用铸铁制作,导轨面加工成与门框一样的槽,并在平面上镶入青铜,减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工,用螺栓联接,并设有定位销防止错位。  6)、楔紧装置:为达到闸门的止水效果,闸门两侧设置楔块。楔块用锡青铜制成,用螺栓分别与门体和门框上的楔座固定,楔座铣成长孔,便于楔块的调整。当闸门的某一处止水效果不好时可局部调整楔块,当门体未关到位时或已到位而楔块尚未楔紧时,需调整全部楔块。  (7)、密封面:闸门的密封由侧向与底部、顶部四面组成,四周密封采用门框圆形铜合金密封条紧密贴合门板的结构形式,利用门体关闭时与之接触达到密封效果,在结构设计上保证整体密封良好。密封条采用铜合金经精密加工,密封条便于安装和更换。门板和门框的密封面采用轧制或挤压的铜合金条制成并经精密加工牢固地安装在经加工的门框及门板的槽中(密封座分别镶在经机加工的闸框和闸板上,用与密封座相同材料制作的沉头螺钉紧固,螺钉头部与密封座工作面一起精加工,其表面粗糙度不大于3.2μm,以保证在门框与门板的使用期间保持原位、不变形、不松动。门框和门板上经加工的凹槽在安装密封条之前涂一层防水粘接剂,以保证水密性。密封工作表面无划痕、裂纹和气孔等缺陷。闸门设置有可以调节的楔紧装置和强制密封装置,保证闸门关闭时,闸板与闸框的密封面紧密接触,闸框密封座与闸板密封座间隙小于0.1mm,闸板与闸框导向槽间隙小于1.6mm。密封座采用铜合金精密加工。  (8) 丝杆由圆钢制成梯形螺纹,其精度达到7e级标准,螺纹长度比门体行程高度加长200mm,阀杆按 工作开闭力设计,其抗拉、抗压、抗剪强度的系数为不小于5,闸门处于关闭位置时,螺纹超出启闭机螺母50mm,丝杆总长度超过5000mm时,需作分段加工,其接头采用圆钢加工成内圆孔,并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工,可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时,需增设轴导架,轴导架由铸铁衬套管安装在铸铁托架上组成,铸铁托架固定在池壁上,导管与托架都可在两个方向进行调节,丝杆下部焊有圆钢销套,用销轴与门体相连。  9)轴导架:轴导架由铸铁衬套管安装在铸铁托架上组成,铸铁托架固定在池壁上,导管与托架可在两个方向进行调节,稳固丝杆的正常运行。  10)、所有铸铁部件经过时效处理或高温回火处理,重要零部件采用树脂砂造型工艺。  11)闸门的安装方式采用预埋钢板安装方式,预埋钢板与安装螺栓焊接后进行二次浇灌,使整个闸门安装牢固,不会预埋钢板处产生漏水现象。  12 闸门安装在墙壁上,为附壁式安装形式。门板一般设于迎水面,


点击查看耀禹水利机械厂(安康市分公司)的【产品相册库】以及我们的【产品视频库】

选购铸铁闸门-铸铁拍门当地厂家值得信赖来陕西省安康市找耀禹水利机械厂(安康市分公司),我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求,选择我们就是选择品质与服务的双重保障。联系人:张经理-【13785833688】,地址:[冀州区西王镇工业区]
